萬向套筒可多彎? 手動 vs 氣動

  • 2021-12-12

很多客戶都會好奇,天藝工廠做的專業萬向套筒到底可多彎啊?可以彎90度嗎?

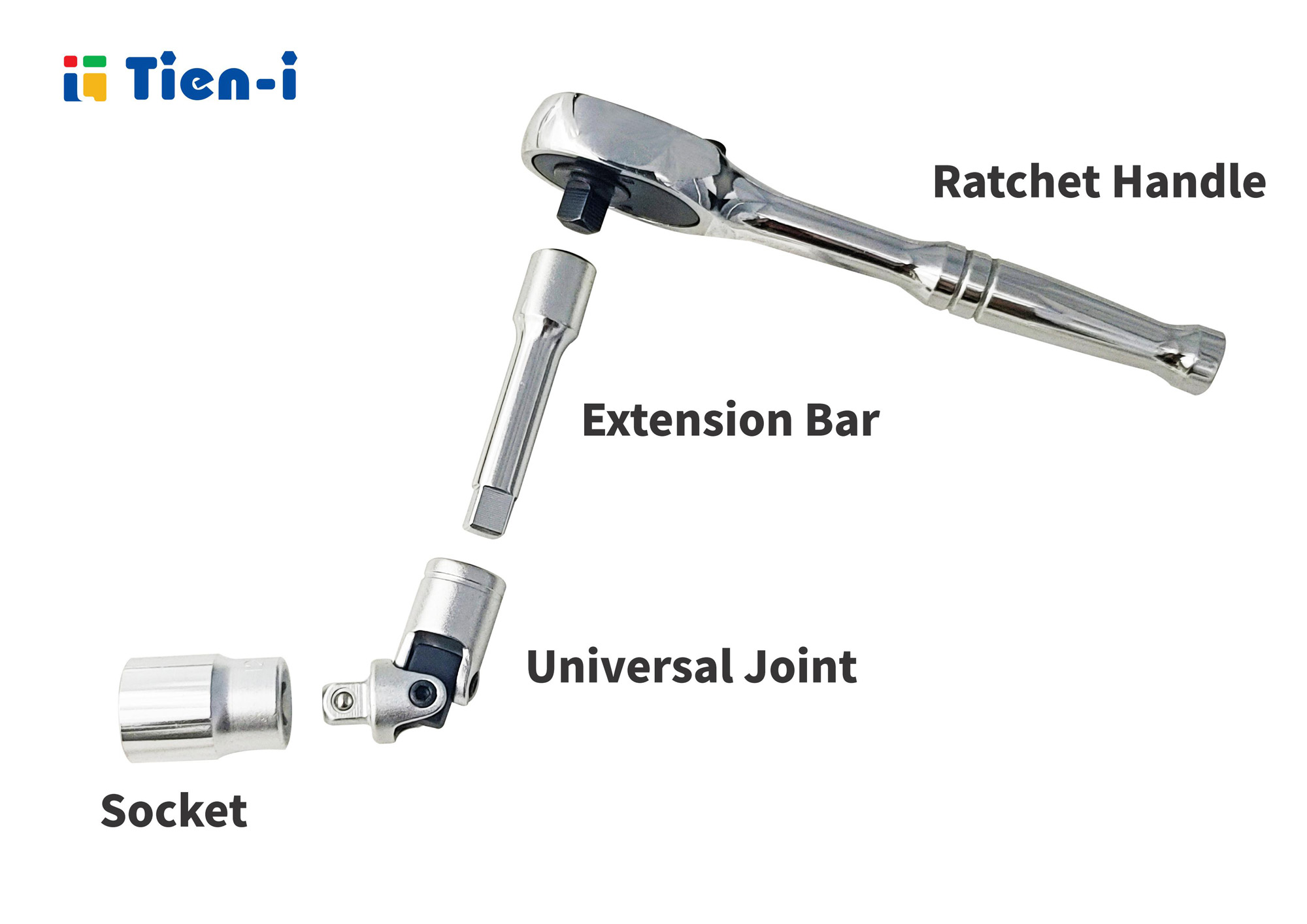

通常會買到萬向套筒,都是已有一定經驗的維修專業工匠了。因發現每次維修都要找萬向接頭再找手動套筒,工匠的心是會累得,所以可同時取代萬向接頭和套筒的萬向套筒就橫空出世了。



Before:



Now:

每個萬象向套筒都可轉360度,這是指套筒本身的平面旋轉一圈。

但我們問的 "萬向套筒可彎曲角度" 是指 "上半部六角孔" "下半部四角孔" 相連的彎曲最大值。

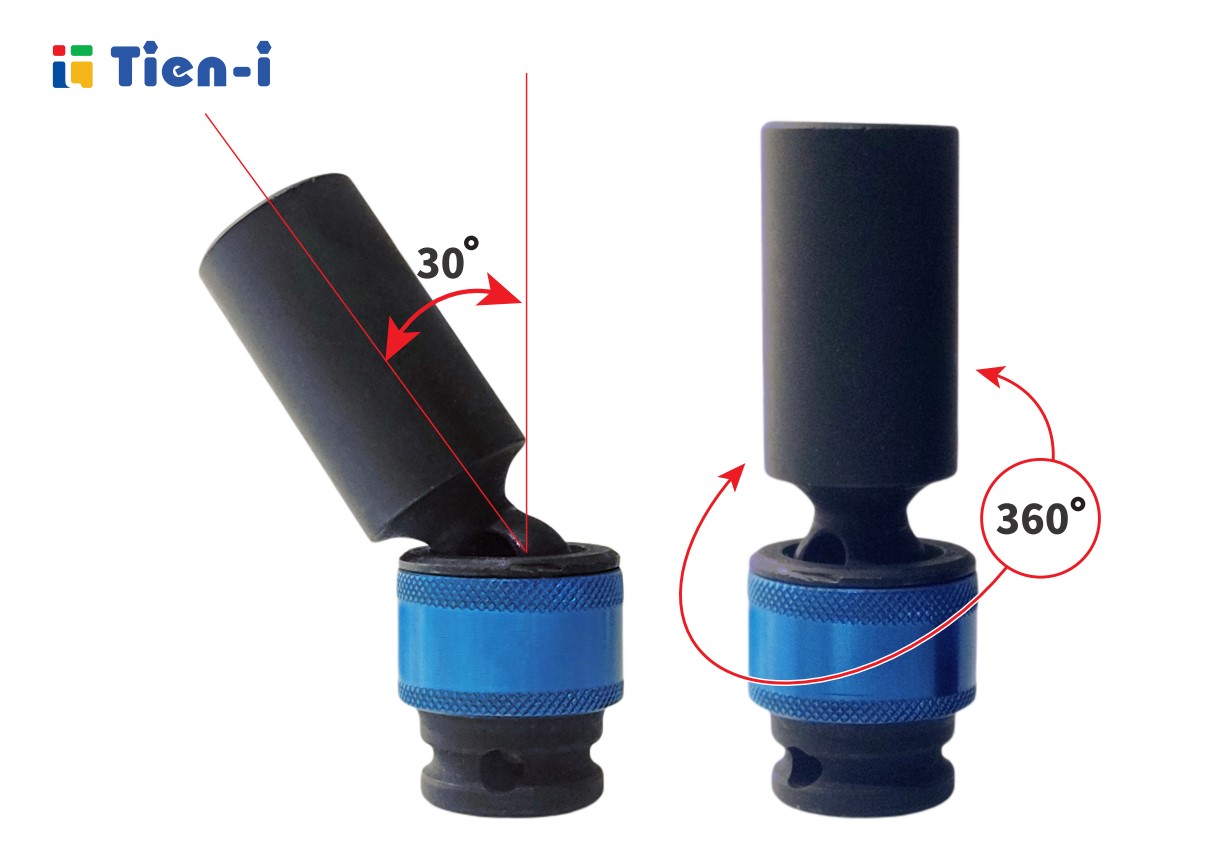

如下圖是天藝生產的專業氣動萬向套筒,其彎曲值為30度。



就力學傳遞,很難想像90度不靠齒輪而是靠中軸要怎麼轉?

因此筆者就纏者我們天藝工程師解釋到底扭力傳遞和角度如何做到平衡點?

首先釐清一個觀念,套筒長度本身並不是影響 彎曲角度得原因。

角度就是角度

長度就是長度

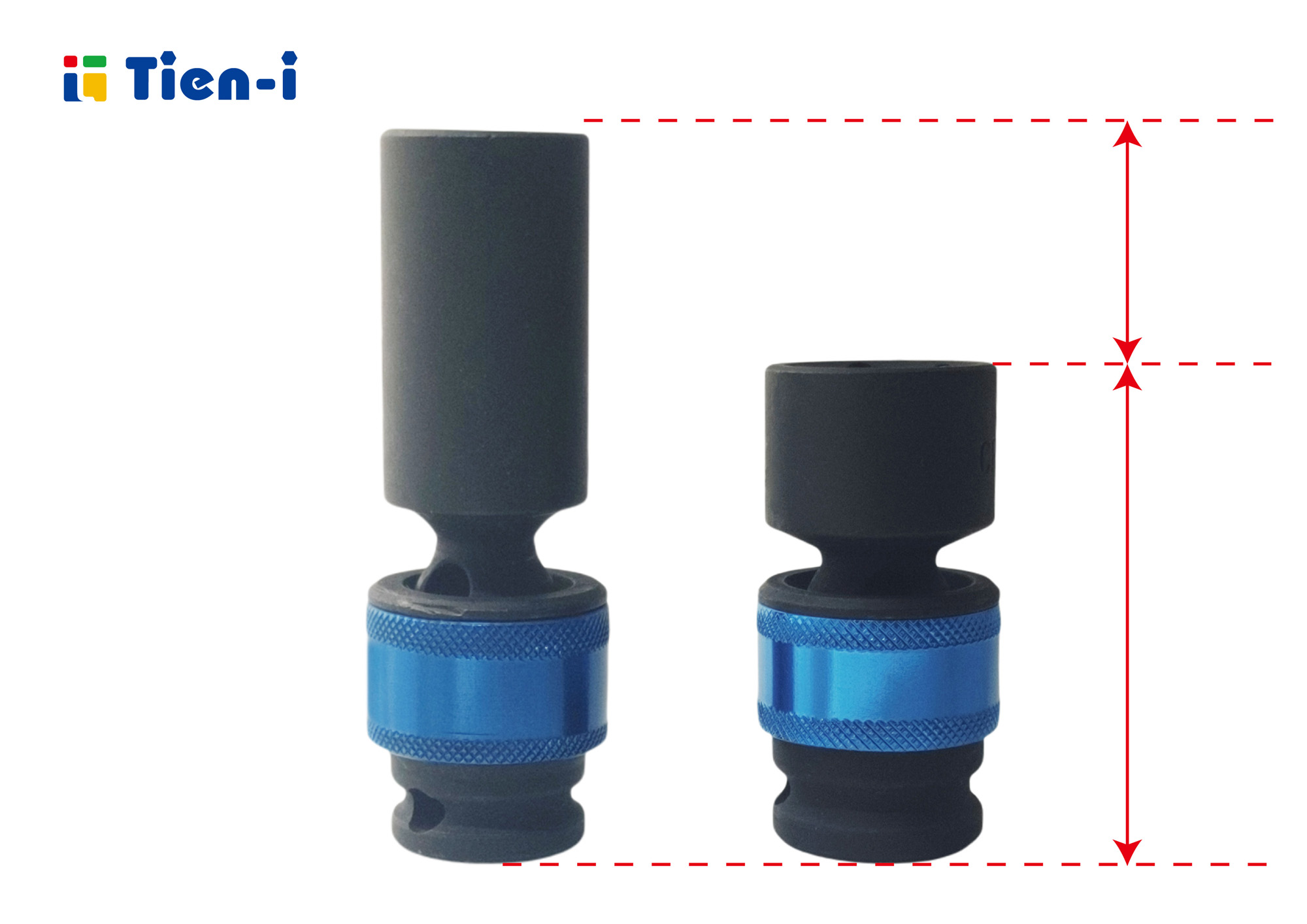

試問以上兩個紅虛線相交的角度和紅虛線長度會影響角度嗎?不會的。角度是由接合的結構決定了。 不管套筒有多長,角度都可維持在30度附近。

很多工具品牌說 "我們萬向套筒短所以彎",這是錯誤的表達。

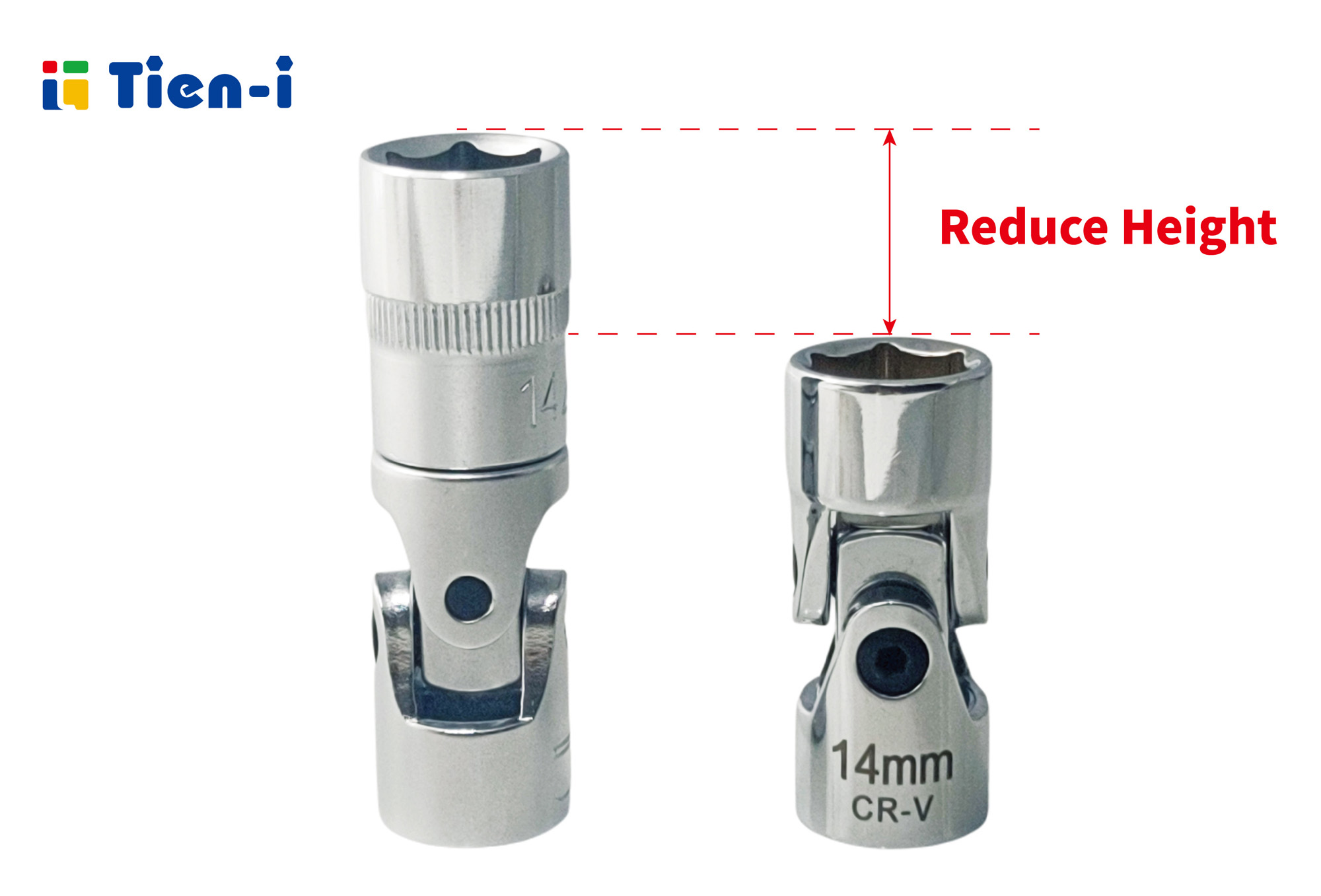

我想他們想說的是,我的萬向套筒長度短,所以可進入較狹小的空間。這是正確的,因為你犧牲的是你套筒六角孔的有效深度來換取短巧的靈活性。
